Vykurovanie

Správna teplota
v správnom čase
na správnom mieste

Vykurovanie predstavuje jednu z najvyšších položiek nákladov každej budovy. Preto je jedným z najčastejších adeptov na optimalizáciu nákladov bez ohľadu na zdroj tepla. Samotné vykurovanie môže byť teplovodné, elektrické, podlahové alebo tepelné čerpadlá/vzduchotechnika, infrapanely.

Systém IQRC vie spravovať viacero druhov vykurovacích systémov a to dokonca aj kombinované systémy súčasne (teplovodné, elektrické). Dokonca si vie poradiť aj s viacerými vykurovacími okruhmi, či už okruhy riadené čerpadlami alebo samotnými kotlami. Pri správnom navrhnutí riešenia systém sám rieši riadenie okruhov (kotlov) a tak je vždy zabezpečená správna optimalizácia nákladov.

hlavný baner
arrow
arrow
senzor

Zónová regulácia

Vždy optimálny výkon

Vysporiadajte sa s distribúciou energie efektívne a kúrte iba tam, kde treba. Už žiadne zbytočné plytvanie energiou. Systém IQRC zabezpečuje komfort pre každú miestnosť osobitne, presne podľa potrieb na jej využívanie. Farebné zvýraznenie jednotlivých teplotných údajov v softvéri indikuje stav vykúrenia miestnosti na základe rozdielu skutočnej a nastavenej teploty, čiže stav prekúrenia alebo nedokúrenia. Riaďte teploty jednotlivých miestností (zón) pohodlne odkiaľkoľvek a šetrite náklady.

Prečítať viac
check

Jednoduchá, rýchla a finančne dostupná inštalácia

check

Individuálne nastavenie teplotných režimov a zón

check

Prehľad o spotrebe v reálnom čase

check

Optimalizujte náklady na vykurovanie

senzor

Systém IQRC

Ako funguje IQRC systém regulácie vykurovania?

V každej miestnosti je nainštalovaný bezdrôtový termostat, ktorý vytvára bezdrôtovú sieť a riadi hlavice, alebo akékoľvek elektrické vykurovacie teleso, pripojené káblom, vrátane podlahových snímačov. Dokážeme spravovať viacero druhov vykurovacích systémov a to dokonca aj kombinované systémy súčasne.

Dokonca si vieme poradiť aj s viacerými vykurovacími okruhmi, či už ide o okruhy riadené čerpadlami alebo samotnými kotlami. Pri správnom navrhnutí riešenia systém sám rieši riadenie okruhov (kotlov) a tak je vždy zabezpečená správna optimalizácia nákladov.

Prečítať viac

Vykurovanie

Možnosti aplikácie IQRC systému

Teplovodné
Elektrické
Fancoil

Teplovodné vykurovanie

Je pravdepodobne najrozšírenejším riešením pre malé aj veľké budovy, pretože samotným zdrojom tepla môže byť viac typov. Pre správnu reguláciu takéhoto vykurovacieho systému treba zabezpečiť dostatočný vykurovací výkon a samotnou reguláciou výkon samotných vykurovacích telies v miestnostiach.
Základným regulačným prvkom určeným pre teplovodné systémy je motorizovaná termostatická radiátorová hlavica. Hlavica je bezdrôtová, môže byť napájaná prostredníctvom adaptéra alebo batérie. Okrem riadiaceho modulu dokáže komunikovať s nástenným izbovým regulátorom, prípadne so zariadením, ktoré ovláda kotol, čerpadlo a ohrievač vody.





SYSTÉM IQRC

Súčasti systému IQRC

component
IQ24 GW

Centrálna riadiaca jednotka

Špecifikácia
component
IQ24 RCD

Bezdrôtová regulačná jednotka

Špecifikácia
component
IQ24 RCDM-CO2

Bezdrôtová regulačná jednotka

Špecifikácia
component

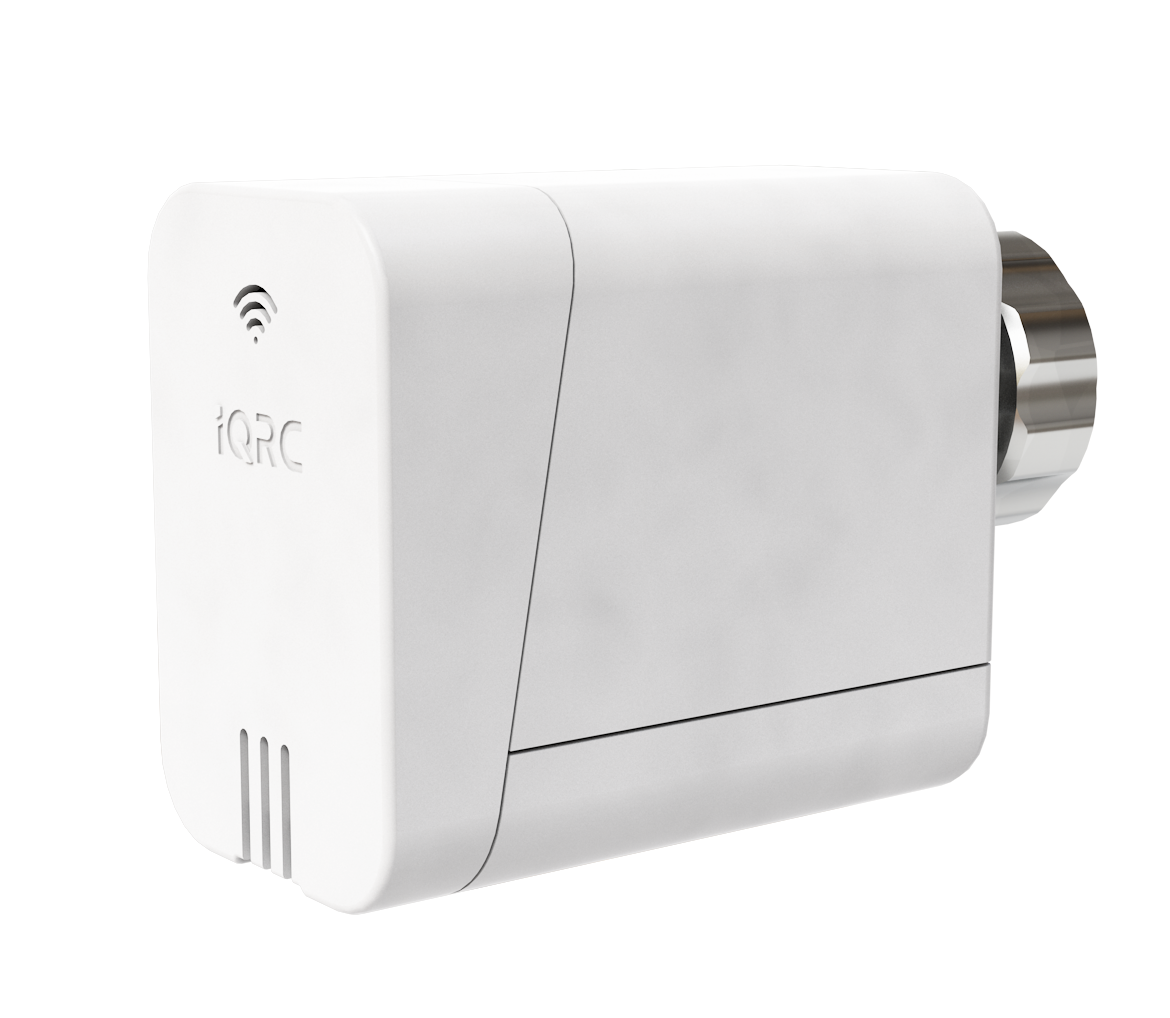

IQ24 THM

Bezdrôtová hlavica na termostatický ventil

Špecifikácia
component
IQ24 TH

Bezdrôtová hlavica na termostatický ventil

Špecifikácia
component

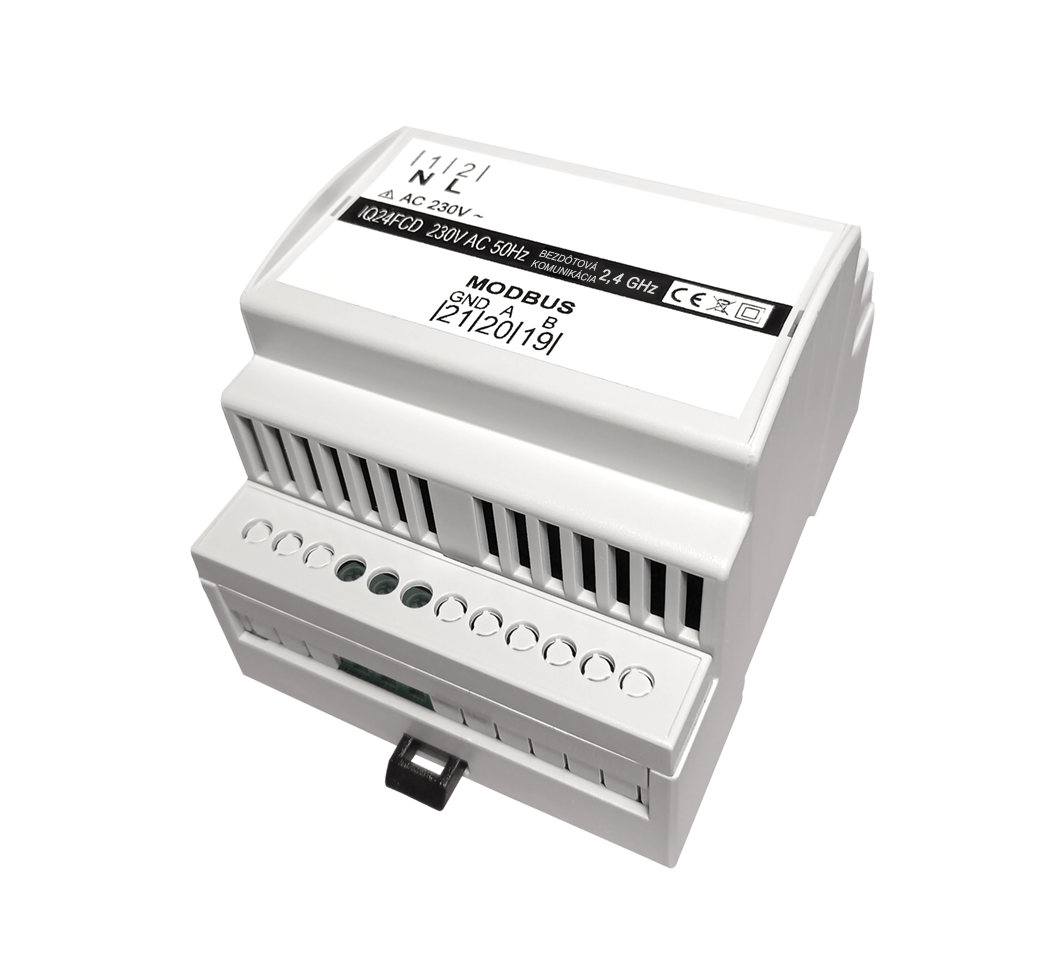

IQ24 MFD

Bezdrôtová univerzálna jednotka MFD

Špecifikácia
component
IQ Line Bee

Elektrický olejový radiátor

Špecifikácia
component
IQ24 TS-2B

IQRC snímač

Špecifikácia
component

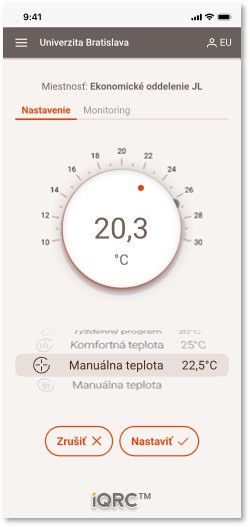

IQRC prostredie

Softvérové riešenie

Špecifikácia
component
IQRC web rozhranie

Softvérové riešenie

Špecifikácia

Spokojní klienti

citacia
Energetický audit potvrdil, že po zavedení IQRC a výmene časti okien sme v prvej sezóne na vykurovaní ušetrili 38%. Regulačný systém jednoznačne odporúčam aj iným organizáciám.

Stredná odborná škola, Senica

Mgr. Pavol Paradeiser, riaditeľ školy

citacia
Energetický audit je za obdobie necelého roka, šetrenie vďaka systému IQRC sa prejavilo vo výške cca 35 %, návratnosť našej investicie je odhadovaná do 2 rokov.

Obchodná akadémia Sereď

Ing. Iveta Belányiová, riaditeľka školy

citacia
Zabezpečovali sme centrálne riadenie a bezdrôtovú zónovú reguláciu vykurovania administratívnych a výrobných priestorov vo výrobnom závode KASKO spol. s r.o..

KASKO spol. s r.o.

Slavkov, Česká republika

citacia
Ako subdodávateľ sme zabezpečovali centrálne riadenie a bezdrôtovú zónovú reguláciu vykurovania administratívnych a výrobných priestorov vo výrobnom závode Schaeffler.

Administratívne a výrobné priestory Schaeffler (INA)

Skalica, Svitavy, Kysuce, Lanškroun

citacia
Centrálne riadenie a bezdrôtová zónová regulácia Polikliniky Senica so vzdialenou správou (IQRC) v meste Senica.

Poliklinika Senica n.o.

Senica

citacia
Všetky zóny a sekcie na Poliklinike Hrabůvka v meste Ostrava sú prepojené do centrálneho ovládania.

Poliklinika Hrabůvka

Ostrava

citacia
Najväčšia inštalácia IQRC systému - Fakulta elektrotechniky a informatiky, Slovenská technická univerzita v Bratislave.

Fakulta elektrotechniky a informatiky STU

Bratislava

citacia
Centrálne riadenie a bezdrôtová zónová regulácia škôl so vzdialenou správou (IQRC) v meste Senica.

Školské zariadenia a materské školy

Senica

citacia
Režim obsadenosti hráčskych šatní, kancelárií a ostatných miestností štadióna je veľmi rôznorodý. Hľadali sme riešenie, ktoré umožní centrálne nastavovanie teplôt pre každú miestnosť individuálne.

Zimný štadión Skalica

p. Chrenka, správca štadióna

citacia
Inštalácia bezdrôtového regulačného vykurovacieho systému IQRC pre školy VUC Trnava v hodnote 280.610 EUR

Vybrané školy pod správou VÚC Trnava

Trnavský kraj

citacia
Individuálnym nastavením teploty v jednotlivých miestnostiach sme získali komfortnejší teplotný režim pre zamestnancov a úspory asi 15%.

Protherm export-import s.r.o., Skalica

Petr Wolf, obchodný riaditeľ

citacia
Systém IQRC priniesol Ministerstvu školstva, vedy, výskumu a športu Slovenskej republiky úspory bez nákladných rekonštrukcií.

Ministerstvo školstva, vedy, výskumu a športu Slovenskej republiky

Bratislava

citacia
Systém IQRC priniesol magistrátu mesta Prostějov úspory bez nákladných rekonštrukcií, ktoré by vo vnútri historickej budovy úradu ani neboli povolené.

Magistrát mesta Prostějov

Prostějov

citacia
Bezdrôtové ovládanie kúrenia v jednotlivých ubytovacích a spoločenských miestnostiach hotela Panorama bolo realizované prostredníctvom 173 ks bezdrôtových prvkov systému IQRC.

Hotel Panorama

Štrbské Pleso

citacia
Centrálne riadenie a bezdrôtová zónová regulácia 5-tich základných škôl so vzdialenou správou (IQRC) v meste Litomeřice.

Základné školy

Litomeřice

citacia
Systémom IQRC bolo zabezpečené centrálne riadenie elektrického vykurovania v bezdrôtovom systéme obsahujúcom 92 elektrických olejových radiátorov.

Holiday Village Tatralandia

Liptovský Mikuláš

citacia
Po zavedení IQRC nastavujeme teploty v miestnostiach individuálne. V prvej sezóne sme zaznamenali úsporu viac ako 24%

AMPRA CZ s.r.o., Praha

Ladislav Hájek, správca systému

citacia
Optimalizácia vykurovania objektov Stredoslovenskej galérie Pretórium a Betlhenov Dom Banská Bystrica v hodnote 61.770,12 EUR

Priestory Stredoslovenskej galérie Pretórium a Betlhenov Dom

Banská Bystrica

citacia
Bezdrôtové ovládanie kúrenia v jednotlivých ubytovacích a spoločenských miestnostiach hotela Crocus bolo realizované prostredníctvom 318 ks bezdrôtových prvkov systému IQRC.

Hotel Crocus

Štrbské pleso

citacia
Optimalizácia vykurovania objektu Krajskej knižnice Ľudovíta Štúra vo Zvolene v hodnote 41.103,50 EUR

Krajská knižnica Ľudovíta Štúra

Zvolen

citacia
V obci Veľké Úľany bol zavedený IQRC systém do viacerých budov. Riešenie bezdrôtovej regulácie vykurovania, realizácia systému IQRC pre budovu Obecného úradu, Kultúrneho domu a ZŠ Veľké Úľany.

Základná škola, Veľké Uľany

Veľké Uľany

citacia
Bezdrôtový systém individuálnej regulácie vykurovania IQRC realizovaný v nemocnici Rimavská Sobota prispel okrem zjednodušenia ovládania vykurovania predovšetkým k zníženiu prevádzkových nákladov na energie.

Nemocnica Rimavská Sobota

Rimavská Sobota

citacia
Riešenie bezdrôtovej regulácie vykurovania, realizácia systému IQRC v budove Obecného úradu.

Obec Veľké Uľany

Veľké Uľany

citacia
Kompletné riešenie bezdrôtovej regulácie vykurovania, realizácia systému IQRC

Súkromná stredná škola podnikania, Senica

citacia
Bezdrôtové ovládanie kúrenia v jednotlivých ubytovacích a spoločenských miestnostiach hotela Urpín v Banskej Bystrici bolo realizované prostredníctvom 140 ks bezdrôtových prvkov systému IQRC.

Hotel Urpín

Banská Bystrica

citacia
Bezdrôtový systém individuálnej regulácie vykurovania IQRC realizovaný v nemocnici Vranov nad Topľou prispel okrem zjednodušenia ovládania vykurovania predovšetkým k zníženiu prevádzkových nákladov na energie.

Nemocnica Vranov nad Topľou

Vranov nad Topľou

citacia
Zákazka bola realizovaná v roku 2022, kde sa v objekte Thurzov dom vymieňali staré vykurovacie zariadenia- konvektory za nové elektrické radiátory IQ line Bee s centrálnou riadiacou jednotkou IQRC.

Stredoslovenské múzeum Thurzov dom

Banská Bystrica

citacia
Po nainštalovaní IQRC sme znížili spotrebu elektrickej energie v priemere o 25%. Možnosť vzdialenej kontroly vykurovacieho systému ušetrí správcovi penziónu veľa času.

Penzión Ampra, Josefův Důl, Česká republika

Václav Kuřátko, majiteľ penziónu

citacia
Ak chcete mať profitujúci hotel vo Švédsku, musíte mať náklady pod kontrolou. Hlavne na vykurovanie. Po inštalácii IQRC šetríme zhruba 25% vykurovacích nákladov ročne.

Hotel Skargardshotellet, Nynashamn, Švédsko

Peter Nilsson, Správca systému

citacia
Bezdrôtové ovládanie elektrických olejových radiátorov Digi Line. Prostredníctvom systému IQRC sme z recepcie hotela zabezpečili centrálnu kontrolu elektrického vykurovania v 91 z celkovej kapacity 121 izieb horského hotela.

Hotel Stalheim, Voss, Nórsko

Peter Nilsson, firma Wosab

arrow
arrow

Podpora

Otázky a odpovede

Koľko ušetrím na energiách a aká je návratnosť?

plus

Po nasadení zónovej regulácie IQRC sa úspory na energiách pohybujú v rozsahu od 15% do 35%.
O výške úspor a zároveň o rýchlosti návratnosti investície do IQRC rozhoduje niekoľko faktorov.
Rozhodujúca je najmä technologická úroveň regulačného systému používaná pred inštaláciou IQRC,
ktorá vo veľkej miere určuje mieru plytvania pred zavedením zónovej regulácie. Svoju úlohu zohráva
aj účel využívania budovy, prípadne efektivita obsadenosti budovy počas vykurovacích hodín.
V neposlednom rade je výška úspor ovplyvnená aj ochotou (znalosťou) správcu budovy využívať
potenciál systému IQRC po jeho nainštalovaní. V prípade, že správca systému nastaví vykurovacie
režimy v jednotlivých miestnostiach efektívne, výhradne na základe obsadenosti, pracovnej doby,
vyučovacieho rozvrhu a pod., prípadne na základe hygienickej normy, ktoré sú pre jednotlivé
miestnosti zadefinované podľa účelu ich využitia, klesnú spotreby energií na nevyhnutné minimum.
Aj z toho dôvodu sa investičná návratnosť systému IQRC vo väčšine prípadoch pohybuje v rozmedzí 3
– 5 rokov.

Koľko miestností (zón) je možno tepelne regulovať?

plus

Za účelom regulovania (monitorovania) teploty v jednotlivých miestnostiach je možné bezdrôtovo
pripojiť na jednu centrálnu jednotku 665 regulačných a meracích zariadení. V prípade potreby
väčšieho množstva sa jednoducho použije ďalšia riadiaca jednotka, takže IQRC je schopné
vyregulovať aj tie najrozľahlejšie objekty.

Odporúča sa použiť IQRC systém do všetkých typov miestností?

plus

IQRC sa odporúča do všetkých miestností, kde sa počas dňa, prípadne počas inej časovej periódy
(týždenne, mesačne), striedajú rôzne teplotné požiadavky na základe ich obsadenosti, prípadne na
základe meniaceho sa účelu využívania miestnosti. V priestoroch, kde nám počas celej vykurovacej
sezóny stačí jedna nemeniaca sa teplota, odporúčame nainštalovať mechanickú termostatickú
hlavicu, ktorá obmedzí teplotu na požadovanú hodnotu (napríklad archív, sklad a pod.). V praxi
najčastejšie inštalujeme prvky IQRC do kancelárií, tried, učební, hotelových izieb, jedální, telocviční
a pod. Prvky IQRC sa neodporúča inštalovať do priestorov s vysokou vlhkosťou (napríklad sprchy).

Aké sú ideálne objekty pre nasadenie zónovej regulácie?

plus

Výrobné prevádzky (vykurovanie podľa pracovnej doby)
Zónová regulácia je vhodná najmä tam, kde sa pracuje na zmeny. V takých prípadoch sa často stáva,
že jednotlivé vykurovacie vetvy musia byť z dôvodu viaczmennej prevádzky vykurované nepretržite
24 hodín denne, ale obsadenosť niektorých priestorov (napríklad administratíva), ktoré sú ich
súčasťou, býva len 8 hodín denne. Plošné nasadenie IQRC však prináša nezanedbateľné úspory aj
v podnikoch, ktoré fungujú len v jednoduchom 8 hodinovom pracovnom režime.

Školy (vykurovanie na základe rozvrhu)
Triedy, učebne, školské jedálne, kabinety a pod., sú často neekonomicky vykurované aj v časoch, keď
v nich žiadne aktivity neprebiehajú. Dokonca v poobedňajších hodinách sú často zbytočne
vykurované veľké časti školských budov len preto, aby sa zabezpečila tepelná pohoda v niekoľkých
triedach družín, poobedných krúžkov, prípadne telocviční, ktoré sú komerčne využívané do
neskorých večerných hodín. Výhoda mať možnosť riadiť teplotu individuálne po jednotlivých triedach
sa naplno prejavila počas „proti-covidových opatrení “, keď vyučovanie v jednotlivých triedach
prebiehalo len v obmedzenom režime. Prax ukázala, že mať možnosť nastavovať teplotné útlmy
v školských priestoroch mimo vyučovacích hodín, je účinnou zbraňou využívanou v boji proti
„neželaným dodávkam tepla“, ku ktorým sa zmluvní dodávatelia, prípadne správcovia kotolní, za
účelom väčšieho zisku alebo len z nedbanlivosti často uchyľujú. A z tohto dôvodu je súčasťou
inštalácie systému IQRC aj osadenie meračov teploty na jednotlivé vykurovacie vetvy.

Hotely penzióny a ubytovacie zariadenia (vykurovanie podľa obsadenosti)
Vďaka systému IQRC je jednoduché nastavovať teploty v jednotlivých miestnostiach ubytovacieho
zariadenia, vždy na základe aktuálnej obsadenosti. Ovládací softvér IQRC je navyše možné prepojiť aj
s rôznymi rezervačnými systémami, takže správca systému si prostredníctvom softvéru IQRC len
zadefinuje teplotnú požiadavku na komfortnú a útlmovú teplotu pre jednotlivé miestností a o ostatné
je postarané automaticky. Dbať o optimálnu tepelnú pohodu ubytovaných hostí a zároveň
minimalizovať vykurovacie náklady, to je pre každého správcu ubytovacieho zariadenia tá
najdôležitejšia úloha. K tomu im pomôže aj to, že majú k dispozícii vždy aktuálne (on-line) informácie
o nastavenej a aj skutočnej teplote v jednotlivých miestnostiach objektu.

Administratívne budovy (vykurovanie na základe pracovnej doby, účelu využívania)
V máloktorej administratívnej budove je pracovný režim jej zamestnancov, prípadne jej
prenajímateľov, z pohľadu začiatku a ukončenia pracovnej doby rovnaký. Vďaka systému IQRC má
správca budovy možnosti vytvoriť pre každú miestnosť optimálny časovo-teplotný režim, vďaka
ktorému bude objekt vykurovaný (chladený) vždy efektívne. Keďže všetky údaje o nastavených
a reálnych teplotách z jednotlivých miestností sa ukladajú do pamäte riadiacej jednotky, vie správca
(majiteľ) budovy v prípade potreby veľmi jednoducho preukázať, že boli z jeho strany splnené všetky
požiadavky na zabezpečenie tepelnej pohody, určené nájomnou zmluvou, prípadne hygienickou
normou.

Nemocnice a polikliniky (vykurovanie na základe ordinačných hodín, účelu využívania)
Ešte stále existuje veľa zdravotníckych zariadení, kde sú z dôvodu nepretržitej 24 hodinovej
prevádzky pohotovostí či lôžkových oddelení každý deň neefektívne vykurované desiatky ordinácií,
vyšetrovní, čakární mimo ich ordinačné a prevádzkové hodiny. A tie bývajú v mnohých prípadoch len
niekoľko dní v týždni. Systém IQRC je preto pre nemocnice a polikliniky vhodným nástrojom na
znižovanie vykurovacích nákladov na nevyhnutné minimum. Keďže všetky údaje o nastavených
a reálnych teplotách z jednotlivých miestností sa ukladajú do pamäte riadiacej jednotky, vie správca
nemocnice či polikliniky v prípade potreby veľmi jednoducho preukázať, že boli z jeho strany splnené
všetky požiadavky na zabezpečenie tepelnej pohody určené nájomnou zmluvou, prípadne
hygienickou normou. Systém IQRC umožní do systému integrovať aj moduly, ktoré umožnia
rozpočítanie nákladov pre jednotlivé ambulancie.

Zimné štadióny (vykurovanie podľa obsadenosti)
Súčasťou zimných štadiónov je aj veľké množstvo šatní, skladov, kancelárií, ktoré majú rôzne
nároky na tepelný komfort, prípadne sú využívané v rôznych časoch. Niektoré miestnosti sú
obsadené len niekoľko hodín denne, prípadne len v niektoré dni, takže potenciál dosiahnutia úspor je
na zimnom štadióne naozaj veľký.

Čo všetko dokáže regulovať a ovládať IQRC systém?

plus

V súčasnosti dokáže IQRC systém regulovať teplovodné radiátorové vykurovanie pomocou
bezdrôtových termostatických hlavíc IQ24 TH a nástenných regulačných jednotiek IQ24RC .
Odvodená verzia tohto typu nástennej regulačnej jednotky vie slúžiť aj na ovládanie rôznych druhov
elektrického vykurovania. Keďže jeho súčasťou je beznapäťové relé, môže byť využívané aj na
spínanie akýchkoľvek zariadení ON/OFF. Súčasťou IQRC platformy je aj elektrický olejový radiátor IQ
Line Bee, ktorý môže byť v bezdrôtovom systéme kombinovaný aj s inými IQRC prvkami.
Prostredníctvom univerzálneho zariadenia MFD
(MultiFunction Device), je systém IQRC vhodný aj na ovládanie chladenia, klimatizácie, rekuperácie,
vzduchotechniky, prípadne iných technológií zabezpečujúcich automatizáciu budov. Aj z toho dôvodu
je nová rodina nástenných regulačných jednotiek IQ24RC vybavená čidlami na meranie CO2
a vlhkosti.
